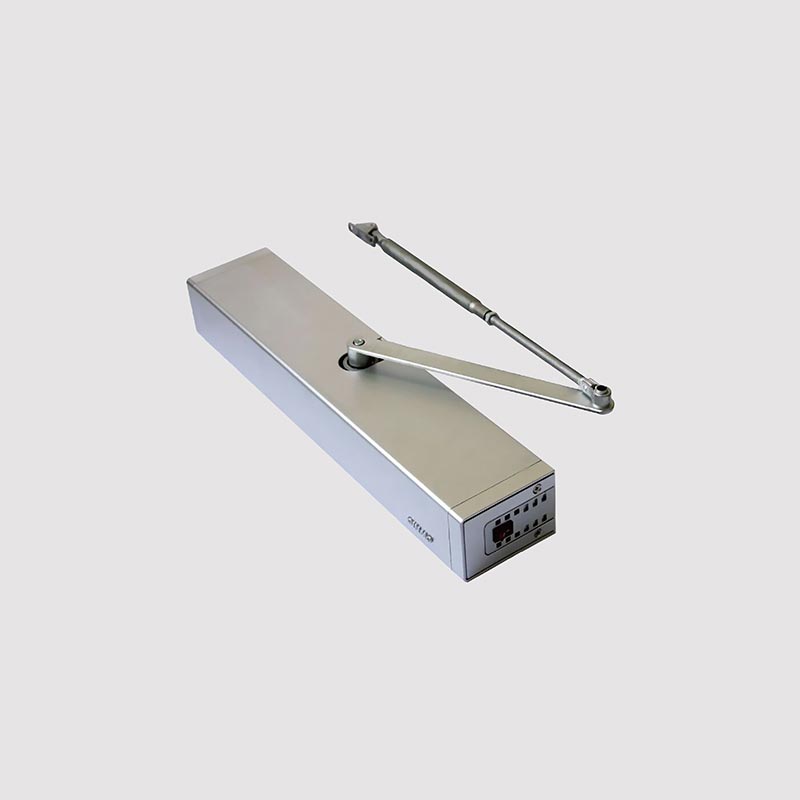

300 kg Otomatik Salınım Operatörü

300 kg Otomatik Salınım Operatörü nasıl çalışır?

1. Tetikleme Sinyali: Kapının açılması, kızılötesi veya mikrodalga sensörler, manuel butonlar, erişim kontrol sistemleri vb. gibi çeşitli yöntemlerle tetiklenebilir.

2. Kontrol Sistemi İşleme: Bir sinyal aldıktan sonra kontrolör girişi değerlendirir, açılma koşullarının karşılandığını doğrular ve sürücü sistemini etkinleştirmek için bir komut verir.

3. Motorlu Mekanik Kol: Yüksek güçlü motor devreye girer ve sabit tork çıkışı sağlamak için bir azaltma mekanizması kullanarak mekanik kolu veya bağlantı sistemini harekete geçirir.

4. Kapı Açma İşlemi: Mekanik kol, kapıyı menteşeleri etrafında dönecek şekilde iter ve kapıyı önceden belirlenmiş bir açıyla açar. Bu işlemde ani sarsıntıları önlemek için "yumuşak başlatma" mekanizması kullanılır ve 300 kg'lık ağır bir kapının bile sorunsuz bir şekilde açılması sağlanır.

5. Açık Tutma Durumu: Kapı, ayarlanabilen belirli bir süre boyunca açık konumda kalır.

6. Otomatik Kapanma İşlemi: Kontrol sistemi kapıyı kapatmak için bir komut verir; motor yön değiştirir ve kapı çarpmayı veya darbeyi önlemek için yavaşça kapanır, böylece ağır kapılarda bile güvenli çalışma sağlanır.

300 kg'lık otomatik iki tarafa açılır kapı operatörünün kurulum yöntemleri nelerdir?

Ağır kapı panellerinin çalıştırılmasıyla ilgili özel gereksinimler nedeniyle, 300 kg'lık Otomatik Çarpma Kapı Operatörü kurulum yapıları, yük dağıtımı ve mekansal düzen konusunda yüksek talepler getirmektedir. Her biri farklı mimari koşullara, kapı tiplerine ve tasarım gereksinimlerine uygun üç ana kurulum yöntemi vardır; Proje danışma aşamasında özel durumunuzu analiz edeceğiz ve size özel öneriler sunacağız.

I. Üstten Monteli Bağlantı Tipi

Çarpma kapı operatörleri için bu en yaygın ve esnek kurulum yöntemidir. Ana motor ünitesi doğrudan kapı başlığının üzerindeki duvara veya kirişe monte edilir. Yüksek mukavemetli bir bağlantı kolu bir ucunda motorun çıkış miline bağlanırken diğer ucu kapı kanadının üst kısmına menteşelenmiştir. Kapı kanadı orijinal menteşeleri etrafında dönerek mevcut kapı millerini değiştirme ihtiyacını ortadan kaldırır.

Avantajları:

Yenileme Dostu: Zemin değişikliği gerektirmediğinden mevcut binaların iyileştirilmesi için idealdir.

Kolay Bakım: Ana ünite açıkta olduğundan, kapıyı çıkarmadan inceleme ve onarım yapılabilir.

Daha Düşük Maliyet: Hiçbir gömülü bileşen veya karmaşık inşaat mühendisliği işi gerektirmez.

Kurulum Gereksinimleri:

Üst kapı başlığı sağlam beton veya çelikten yapılmış olmalıdır; hafif çelik çerçeveleme kesinlikle yasaktır. Net tavan boşluğu ≥ 2100 mm olmalı ve bağlantı kolu için montaj delikleri kapı kanadının üst kısmında önceden delinmiş olmalıdır.

II. Üstten Monteli Dişli Tahrikli Tip

Projeniz yüksek hassasiyet veya yüksek düzeyde hava geçirmezlik gerektiriyorsa bu kurulum yöntemini önerebiliriz. Motor ve redüksiyon dişli kutusu üst pivot düzeneğine entegre edilmiştir. Kapı kanadı, üst ve alt pivot yuvalarına takılan özel yük taşıyan menteşeler aracılığıyla monte edilir; motor doğrudan üst pivot milini çalıştırır, böylece tüm kapı kanadını döndürür.

Avantajları:

Sorunsuz Çalışma: Sallanan bağlantı kolunun olmaması, kapı kanadının sabit kalmasını ve sallanmamasını sağlar.

Mükemmel Hava Sızdırmazlığı: Genellikle temiz odalarda ve laboratuvarlarda kullanılır; Sızdırmazlık şeritleri ile birleştirildiğinde yüksek derecede hava geçirmezlik sağlar.

Estetik Sadelik: Açıkta kalan bağlantı kolu olmaması, daha temiz, daha akıcı bir görsel görünüm sağlar.

Üstün Yük Dağıtımı: Kapının ağırlığı üst ve alt miller arasında paylaştırılarak menteşelerin ömrü uzatılır.

Kurulum Gereksinimleri:

Yeni bir kapı açıklığının inşasını veya mevcut açıklığın tamamen yapısal olarak yenilenmesini gerektirir. Alt pivot yuvası için bir taban plakası zemine gömülmeli ve üst yapıya da yük taşıyan bir çelik plaka gömülmelidir. Kapı kanadının kendisi, üst pivot milini yerleştirmek için özel olarak kesilmiş bir merkezi açıklığa ihtiyaç duyar. Mevcut yapıları kapsayan yenileme projelerinde bu yönteme ihtiyatla yaklaşılmalı, bu gibi durumlarda önerilmeyebilir.

III. Yer İçi Hidrolik Sistem

Bu, üst düzey ticari ortamlar ve baş üstü yapısal elemanların bulunmadığı ortamlar için tasarlanmış gizli bir çözümü temsil eder. Hidrolik silindir ve motor, zemine gömülü bir mahfazanın içine entegre edilmiştir; kapı kanadının alt kenarına bağlanmak için zeminden yukarıya doğru uzanan bir itme çubuğu, kapının açılırken tabanından dışarı doğru dönmesine neden olur.

Avantajları:

Tamamen Gizli: Tepede görünür hiçbir ekipman bulunmaz, bu sayede binanın cephesinin estetik bütünlüğü korunur.

Kirişsiz Yapılara Uygun: Cam perde duvarlı veya asma alçıpan tavanlı mekanlar için idealdir.

Geliştirilmiş Fırsat Duygusu: Lüks perakende mağazalarının, müzelerin ve özel villaların girişlerinde büyük, törensel bir etki yaratmak için sıklıkla kullanılır.

Kurulum Gereksinimleri:

Zemin yüzeyi hendek açma ve ön gömme çalışması gerektirir; Bitmiş yüzeyin su birikmesinden kaynaklanan korozyonu önlemek için su yalıtım işlemine tabi tutulması gerekir. Bir arıza durumunda, bakımı gerçekleştirmek için erişim kapağının kaldırılması gerekir; bu da nispeten zahmetli olabilir. Ayrıca bu sistem, zeminin düzlüğü ve düzgünlüğü konusunda katı gereksinimler getirmektedir. Projeniz estetiğe özellikle yüksek öncelik veriyorsa ve saha koşullarının uyumlu olması koşuluyla, bu kurulum yöntemi mükemmel bir seçimdir.

SSS

S: 300 kg'lık döner kapı operatörü ile 150 kg'lık model arasındaki çalışma prensipleri arasındaki temel fark nedir?

C: Temel çalışma mantığı aynıdır; ancak donanım yedekliliği önemli ölçüde farklılık gösterir.

Motor: 300 kg'lık otomatik iki tarafa açılır kapı operatöründeki motor, daha yüksek güç çıkışına ve daha kalın ısı emicilere sahiptir.

Dişli Malzemesi: 300 kg'lık ünite, büyük kesme kuvvetlerine dayanacak şekilde tamamen çelikten hassas şekilde işlenmiş dişliler gerektirir.

Yay Dayanımı: Kapı kapatma fonksiyonu ile donatıldığında, 300 kg'lık döner kapı operatörünün iç geri dönüş yayı basıncı, standart ünitelere göre 2 ila 3 kat daha fazladır.

S: 300 kg'lık döner kapı operatörünün açılma hızı neden nispeten yavaş görünüyor?

C: Bunun nedeni fiziksel kinetik enerjinin yönetilmesidir; 300 kg'lık bir kapı çok hızlı hareket ederse ürettiği kinetik enerji ciddi bir güvenlik tehlikesi oluşturabilir.

Ağır hizmet üniteleri, kapının hareketinin herhangi bir noktasında anında durma kabiliyetini sağlamak için yüksek hız yerine yüksek tork altında operasyonel stabiliteye öncelik verir.
